導讀：如何根據燒毀后的狀態反過來判斷燒毀的原因，并分析是生產方還是使用方的責任，今天我們就拿一些比較典型的案例和大家分享一下。

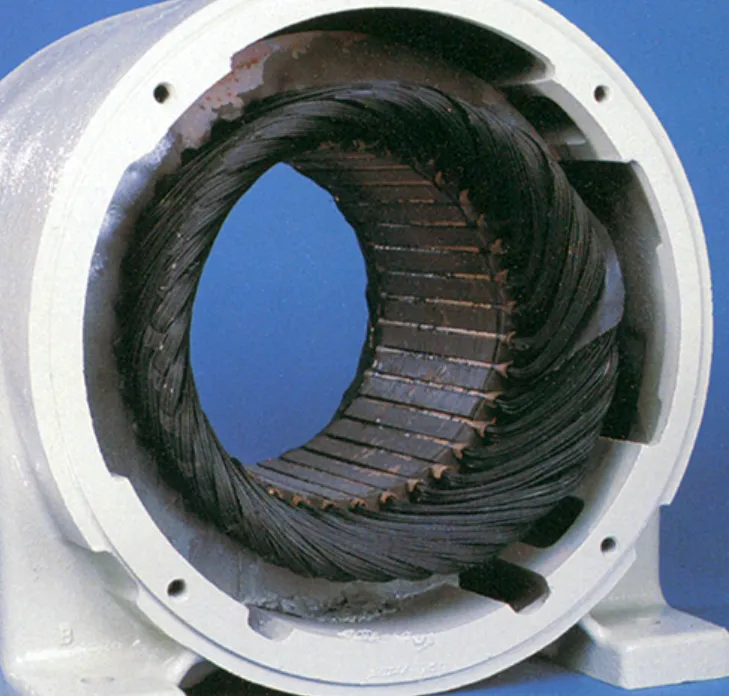

▍ 繞組全部燒黑的情況

如下圖所示。這種情況通常是由于電機過載運行、發生了堵轉、電壓過高或過低、啟停太頻繁等原因造成的，基本可以判定是使用方的責任。

▍ 部分繞組全部變黑的情況

根據電機不同的接法，有兩種不同的表現形式，分別如下面兩圖所示。這種情況通常是由于缺相造成的，基本也可判定是使用方的責任。

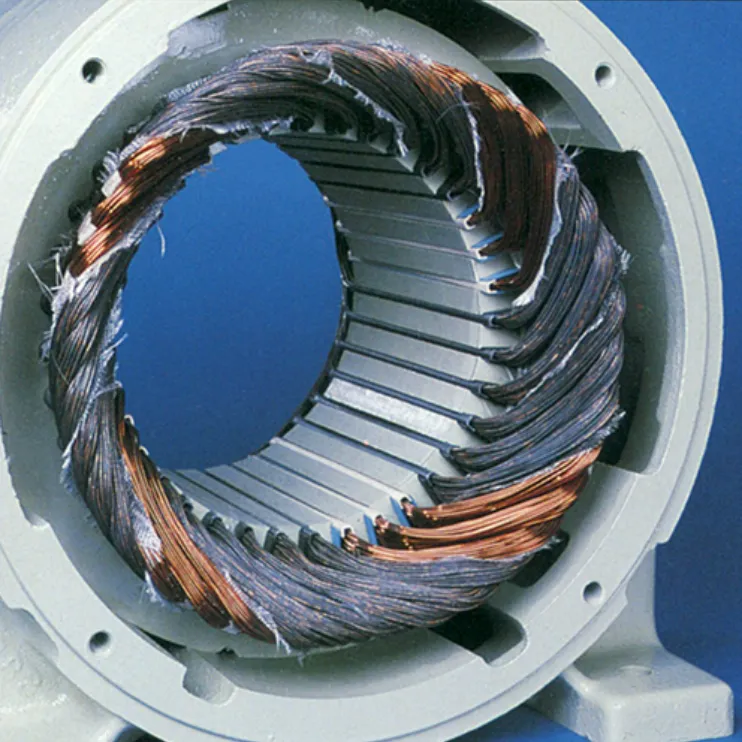

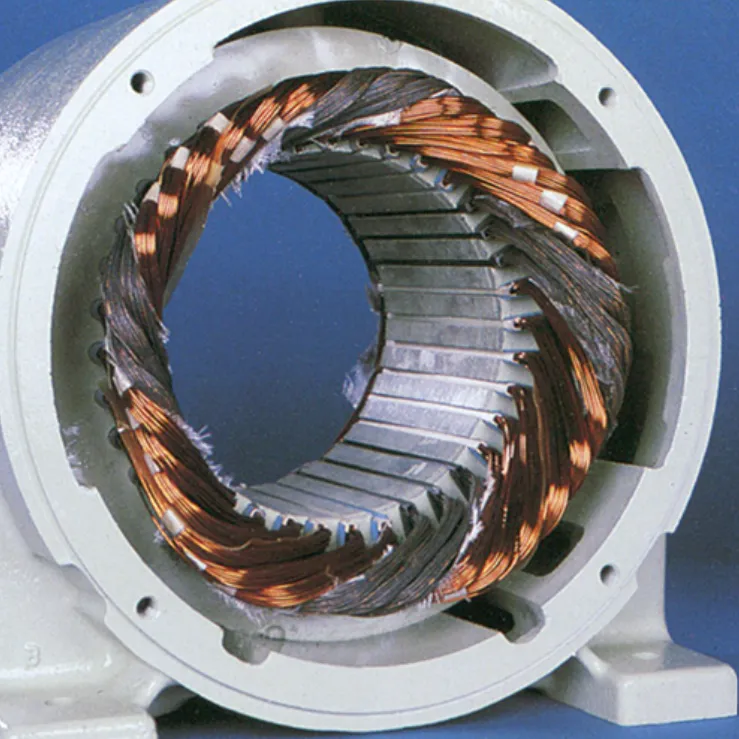

星形接法電機缺相燒毀示意圖（2/3繞組燒黑）                                                        三角形接法電機缺相燒毀示意圖（1/3繞組燒黑）

▍繞組局部變黑的情況

根據是否發生在同一相內，分為相間短路故障和匝間短路故障。這通常是由于繞組內部存在污染物、漆包線受到損傷磨損而引發的，如果電機未曾被打開過，這些責任通常歸屬于電機制造商。

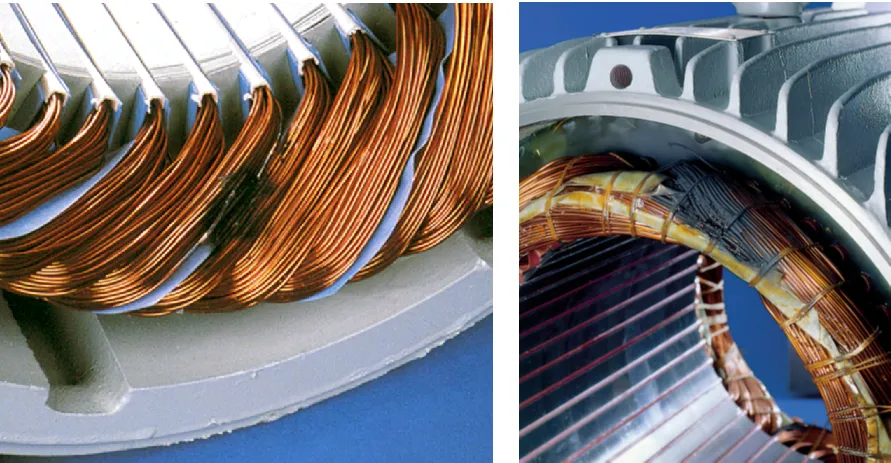

相間短路引發兩相的漆包線局部變黑（相間絕緣紙兩側）

匝間短路引發的同一相多匝燒黑
